La pharmacie du village médiéval est bien sur
dotée de sa croix verte. La notre est constituée de 4 Leds
rectangulaires, limées en pointe à l'une des extrémités. L'animation

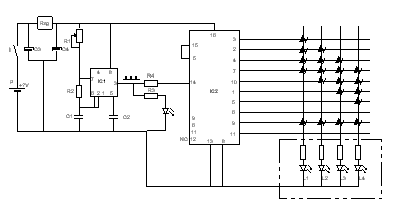

lumineuse est cyclique et simplement confiée à un compteur 4017
(donc 10 pas dans un cycle); enfin une matrice à diode "programme"
la ou les diodes à allumer à chaque pas.
|
La cadence de défilement est assurée par un "NE555".
Les composants du bloc
régulation sont bien entendu inutiles si votre alim fourni
une tension de 9 à 12 volts (Reg, C3, C4)
Pour obtenir une animation,
modifier la position des diodes sur le schéma, puis modifier
les pistes correspondantes du circuit imprimé... |
Lc R1
R2 R3 R4 C1 C2 C3 C4 Reg IC1 IC2 L1 d
|
-
Leds vertes rectangulaires (4)
330 à 560 ohms
xx ohms
470 ohms
470 ohms
xx microF
100 nF
220 microF
10 microF
7809
NE555
Cmos4017
Led de contrôle (option)
1N4148
-
Télécharger :
|
|
2ème
version programmée avec pic 16F84 (obsolète).
La deuxième version
de l'animation utilise un microcontrôleur PIC 16F84. La programmation
est effectuée en assembleur. Ensuite l'assembleur est compilé en hexa
par le programme fourni par Microchip (le fabriquant des PIC). Il ne
reste plus qu'à l'injecter dans la puce du PIC....
C'est ce modèle qui équipe maintenant
notre pharmacie, le rendu est sans rapport avec le précédent montage.
Incident : un nettoyage incontrôlé
d'un disque dur nous a fait perdre quelques fichiers dont le programme
pour PIC16F84 de la croix : ce microcontrôleur étant largement dépassé,
nous ne réécrirons donc pas ce fichier. Désolé !
Télécharger
le schéma (.pdf)
3ème
version programmée avec un
PicAxe 08M.
|
Une troisième version
utilisant un microcontrôleur PICAXE 08M.
La programmation
de cette famille de composants est très simple et peut être effectuée
sous forme graphique ou plus classiquement en langage BASIC.
Ce modèle équipe le pignon de la pharmacie du
Modulino "La rue de Gouédic"
|

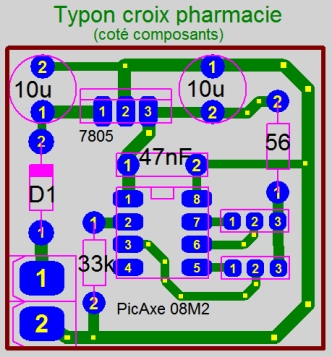

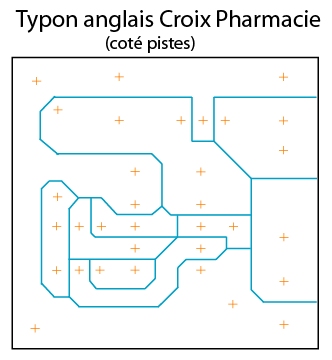

Typons classique et
anglais
Télécharger
Télécharger anglais
