Pour les Modulinos, nous avons eu besoin d'un cheminement pour un retour vers les tablettes arrières.

Rayon de 600mm pour un décalage d'axe de voie de 218mm.

Il nous faut pour deux raquettes : 3 types de goulotte circulaire et des droites de liaison variable par raquette.

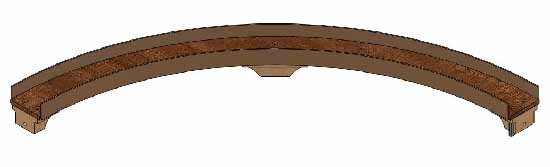

4 éléments à 90° (2 avec U).

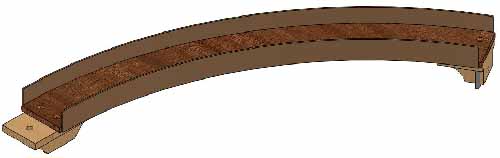

2 éléments à 60° (droite et gauche) avec U.

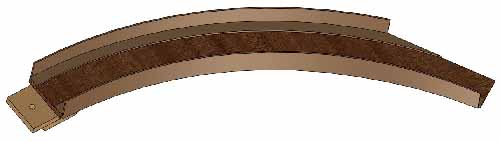

2 éléments à 60° de raccordement (droite et gauche).

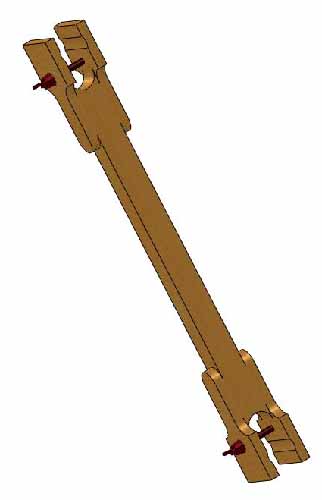

Éléments droits de liaison (2 x 441, 557, 672, 788, 1200mm).

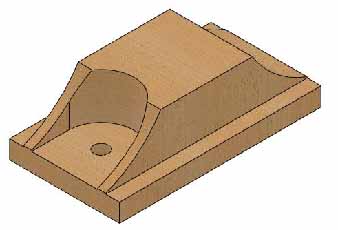

10 taquets de liaison et 8 taquets support de pied.

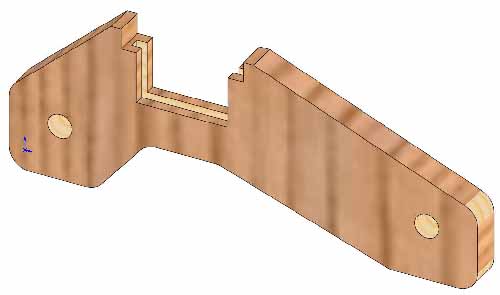

2 plaques de fixation à l'interface du modulino.

6 profilés en U pour la liaison avec la plaque et taquet de liaison.

6 pieds avec vérin de réglage.

4 liaisons rigides entre les pieds

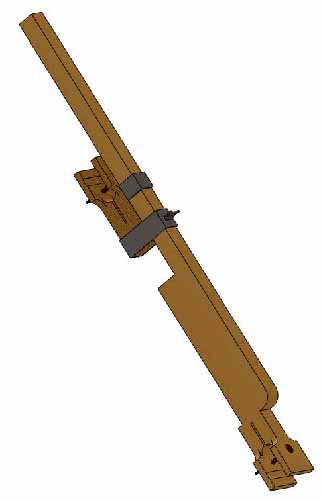

2 liaisons réglables entre les pieds des éléments droits.

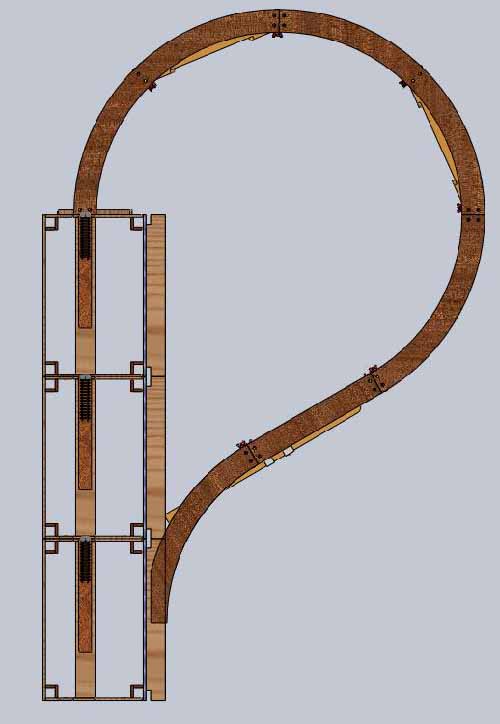

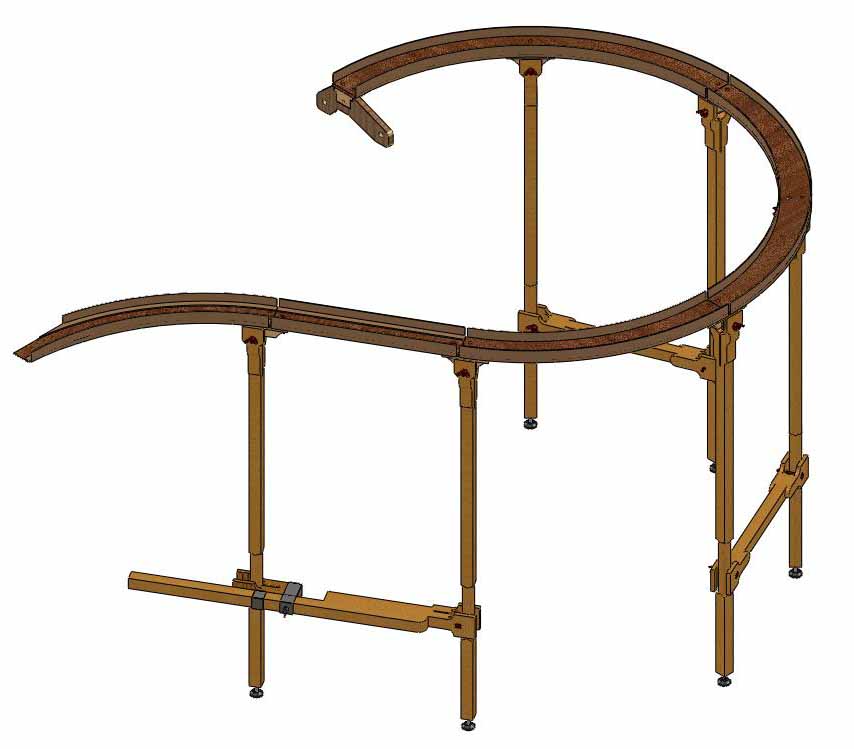

Raquette montée.

Avec les éléments droits vous pouvez jouer sur la forme de votre raquettes.

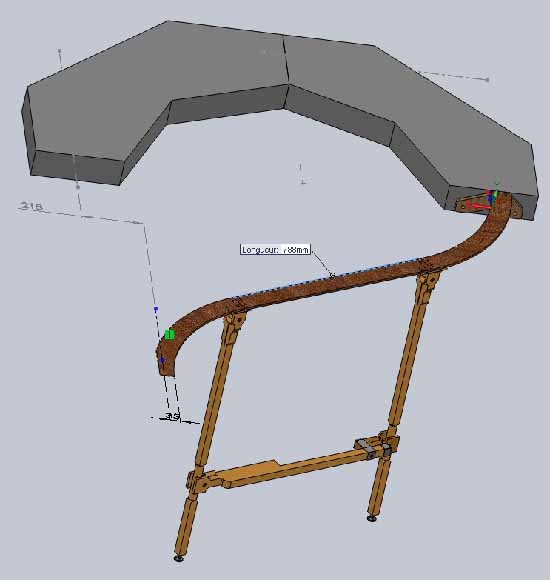

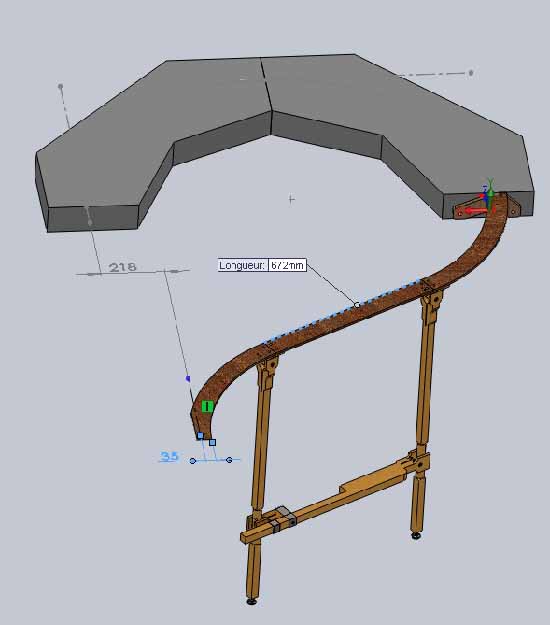

                 Module R 700             -       Module R 800            -           Modules R 700 - 700        -      Modules R 800 - 700

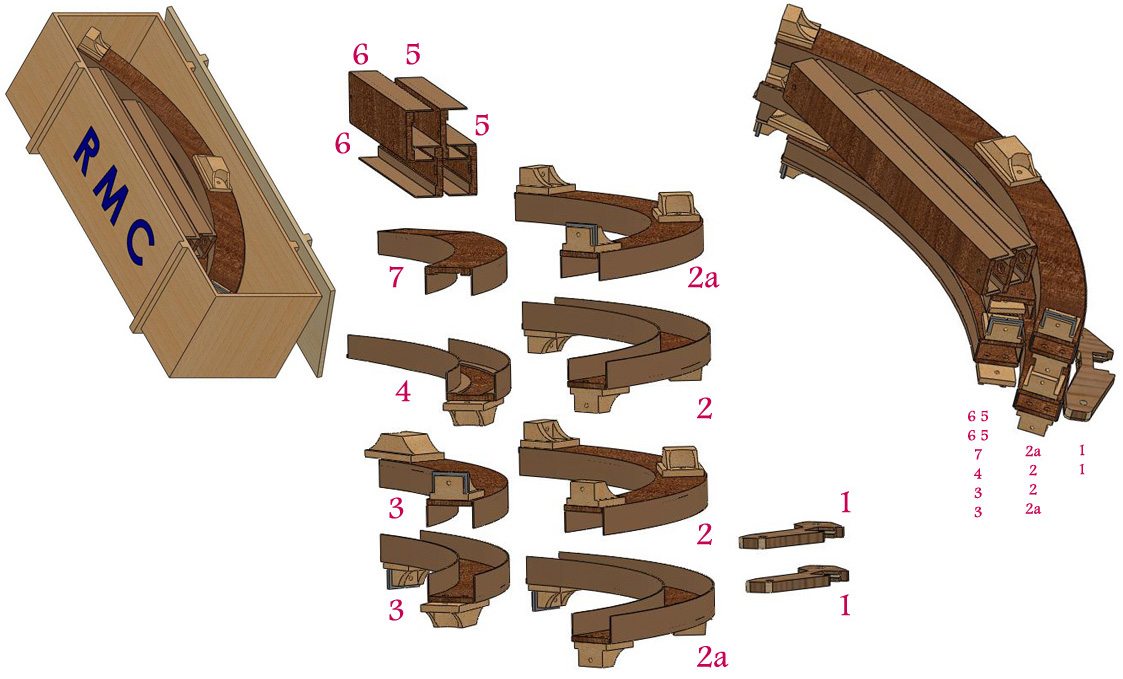

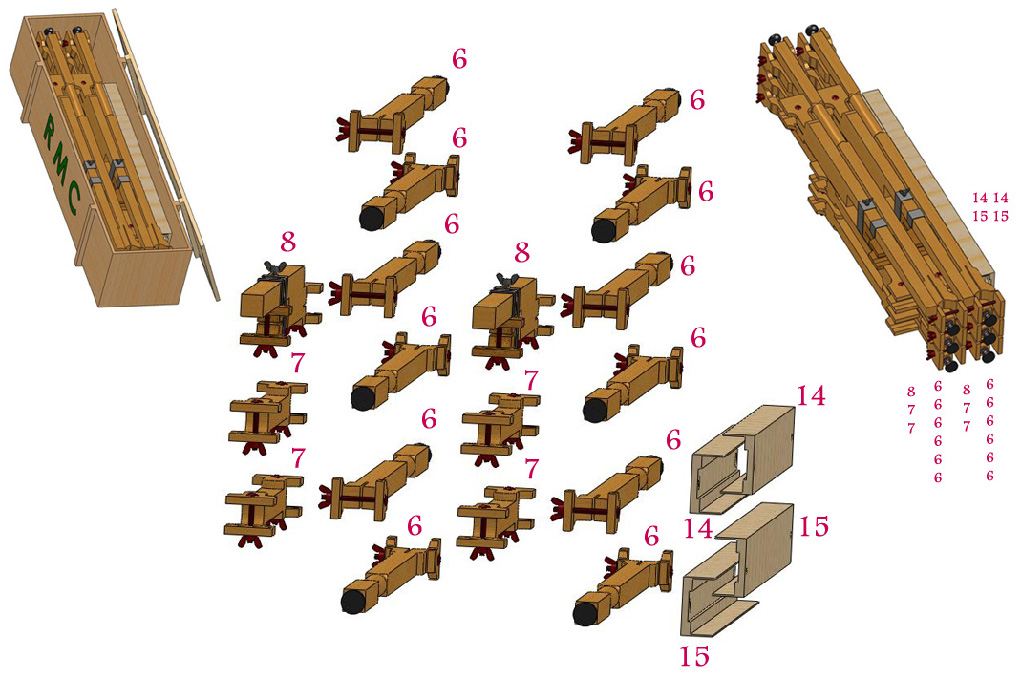

Les caisses de transport cotes intérieures : Bleue 905 x 280 x 255mm. Verte 1040 x 240 x 220mm.

Voilà l'idée, a vous de l'adaptée suivant vos besoins et moyens de fabrication.
