Il servait à quoi ce bâtiment ?
Cette bâtisse abritait la pompe de relevage. C'elle ci, remplissait le châteaux d'eau qui desservait les manches à eaux utilisées au remplissage des machines à vapeur. Cette pompe était à vapeur puis électrique.
Plus utilisée suite à la disparition des machines à vapeur, il n'en subsiste que très peu dans notre patrimoine encore moins avec la pompe. Celle de Castres ayant depuis fort longtemps disparue, comme celle de St Pons, j'ai opté de travailler sur divers documents et quelques photos de bâtiments encore debout. Après des recherches, j'ai trouvé des plans de bâtiment de la compagnie du Midi et du P.O..

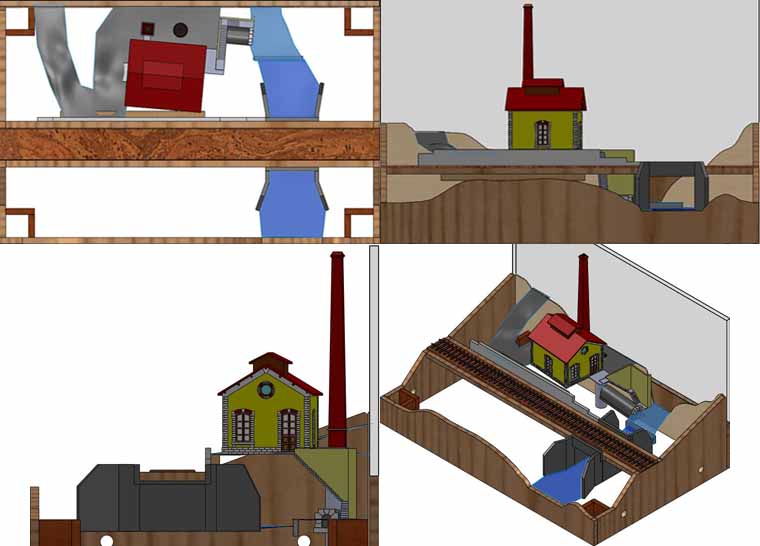

Pour l'infrastructure du Modulino, il me faudra donc un ruisseau pour puiser l'eau. Un pont pour faire passer la voie. Une surface suffisamment grande pour y loger le bâtiment avec la cheminée et la voie d'accès.
Tout rentre, un modulino de 500mm suffira.

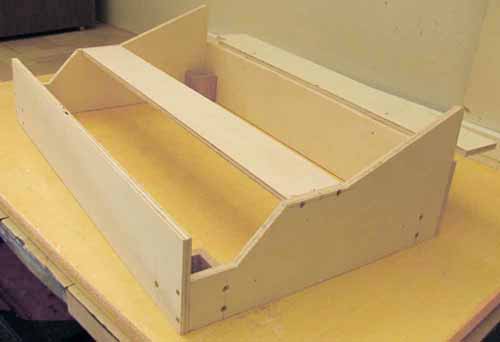

Construction de la base.

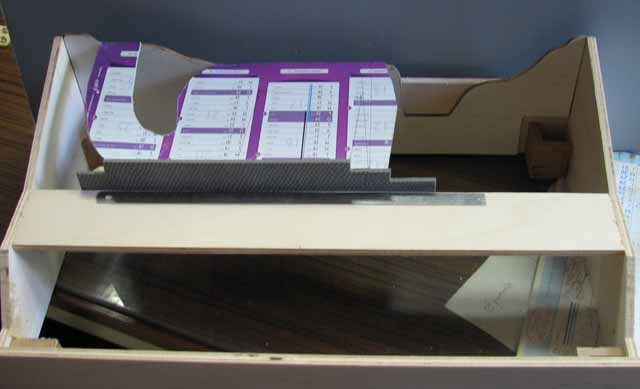

Découpe et collage du fond support du décor et du plancher du bâtiment.

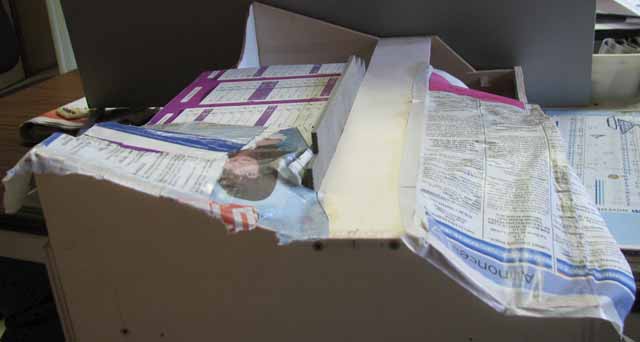

Encollage de 3 couches de papier journal à la colle à bois.

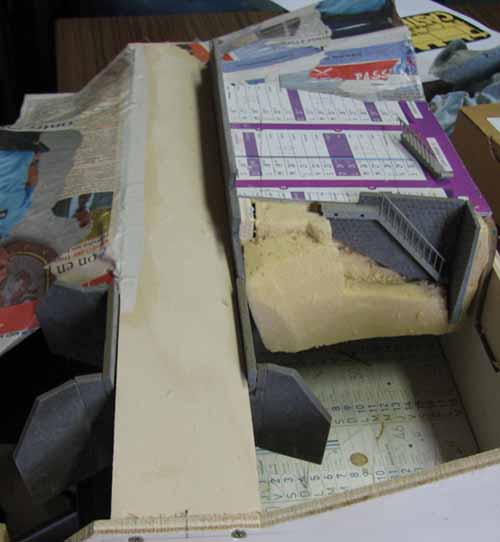

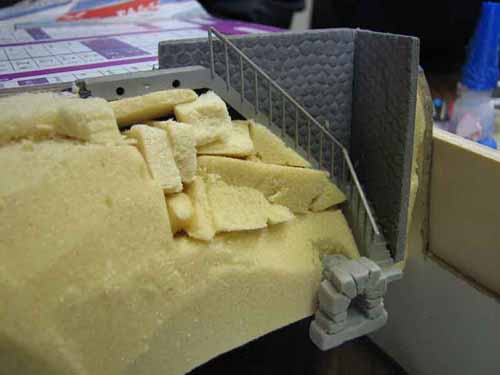

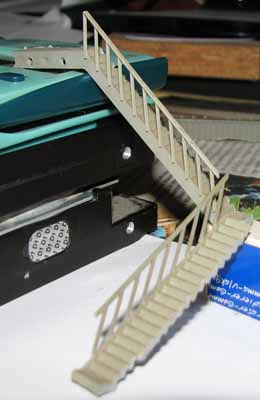

Préparation d'élément du décor : L'escalier vient d'une vielle passerelle JOUEF coupée en deux, mur de soutènement en pierres hexagonales, l'entrée de le prise d'eau et le pont-béton. Tout les autres éléments sont fait en carton plume hormis le bâtiment.
Mise en place de ceux-ci.
Bourrage de mousse polyuréthane.

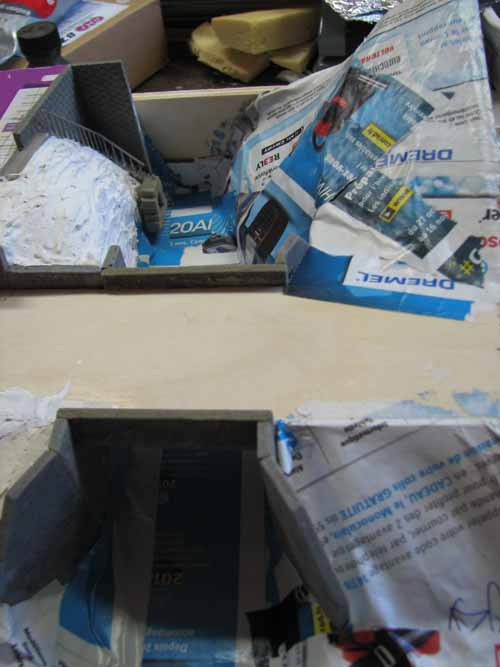

Préparation du lit du ruisseau.

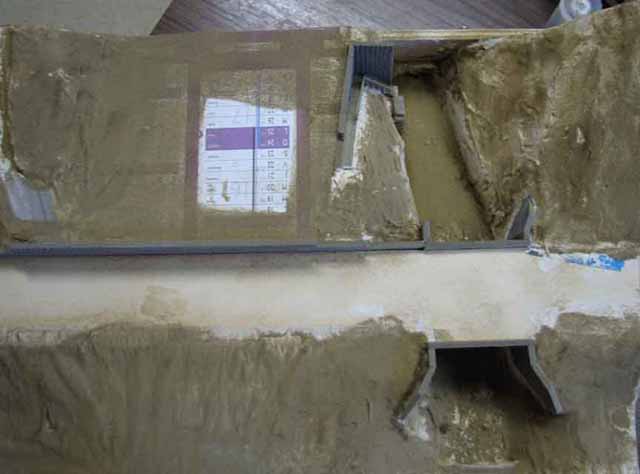

Formation du relief avec du "MAP (Plâtre + mélange : eau 60% avec colle à bois 40%)"

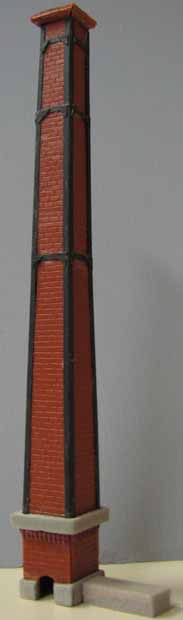

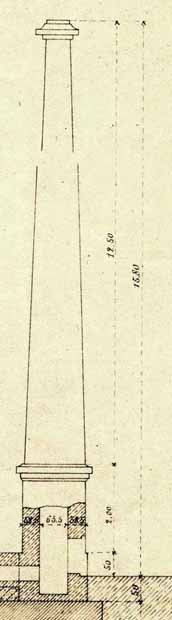

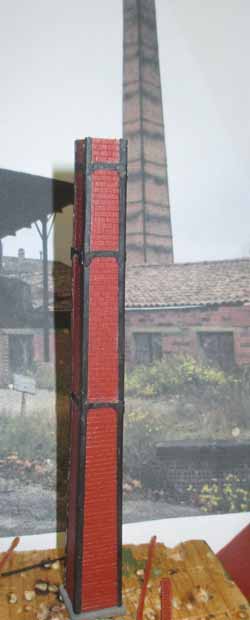

En attendant le séchage je fais la cheminée.
Elle sera en deux parties : Découpe et collage avec une colle plastique. Cornières de renfort en papier épais.
Elle est prête a être insérée au module. Elle sera amovible pour le transport grâce à des aimants.
Je fais aussi des genêts.
Pose de la voie.
Comme toujours je saupoudre le module de terre de "taupe". Puis gravillonne le chemin et la zone du bâtiment.

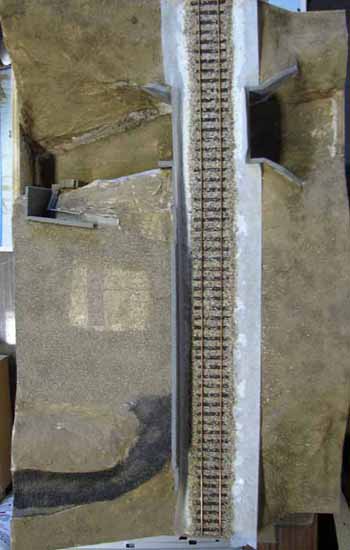

Mise en place de la voie : liège puis, protections et ballastage
Le bâtiment.

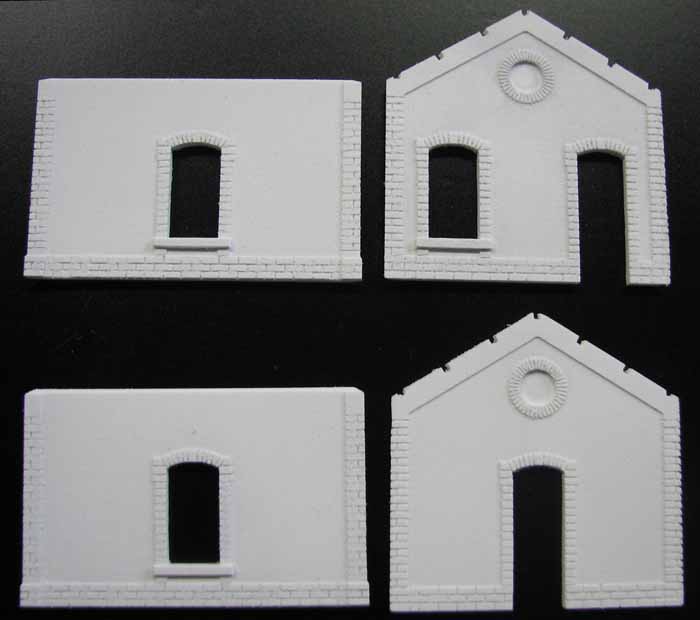

Les murs du bâtiments sont finis d'être usinés grâce au concours de J-Pierre et de sa fraiseuse 3 axes à CN.

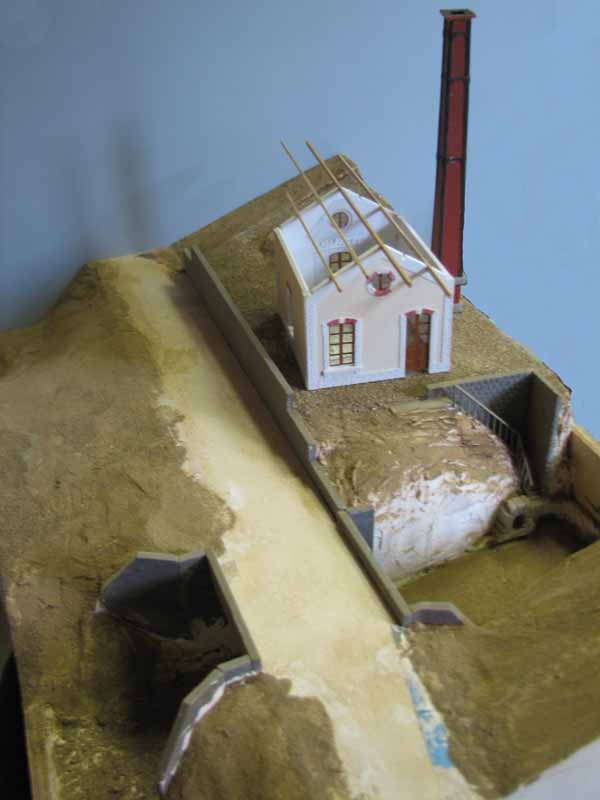

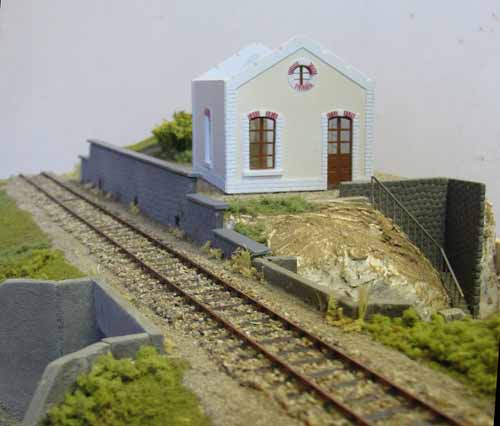

Ébavurage, peinture, collage et positionnement afin de voir si c'est correct.

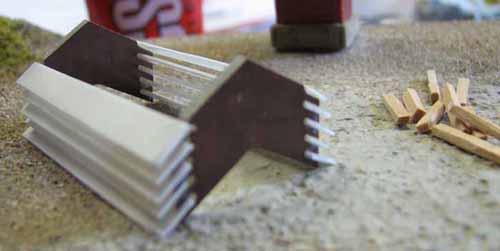

Fabrication du lanterneau.

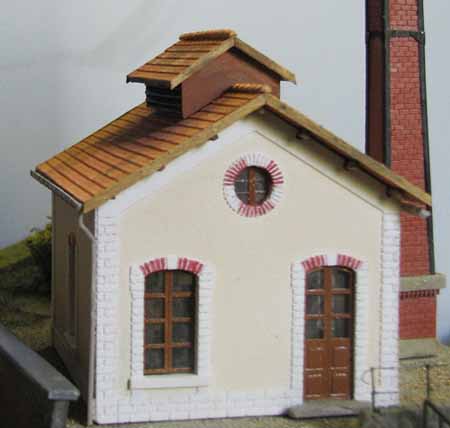

Positionnement toiture avec le lanterneau, chéneau, descente, ..
Le décor.

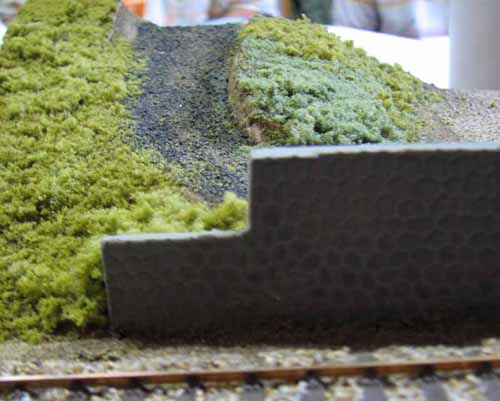

Et le flocage commence par le chemin.

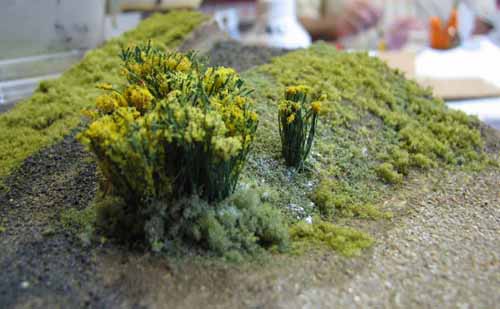

Les genêts
Toute la verdure et bord de la voie.

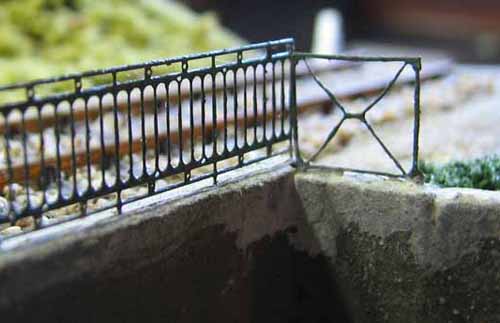

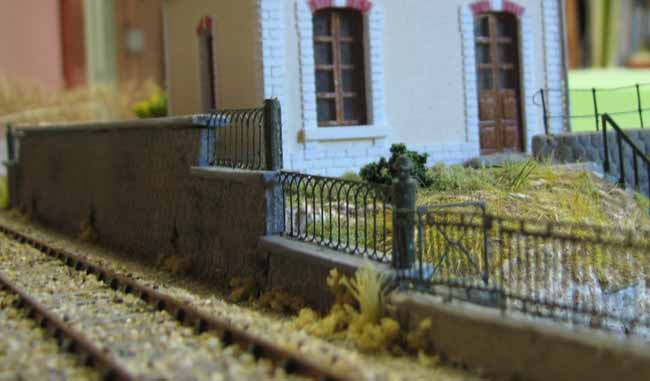

Pose des rambardes de divers types comme il y a sur un petit pont de la ligne Castres - Toulouse.
Fabrication RMC (Prof)
Les 5 types sont posés.

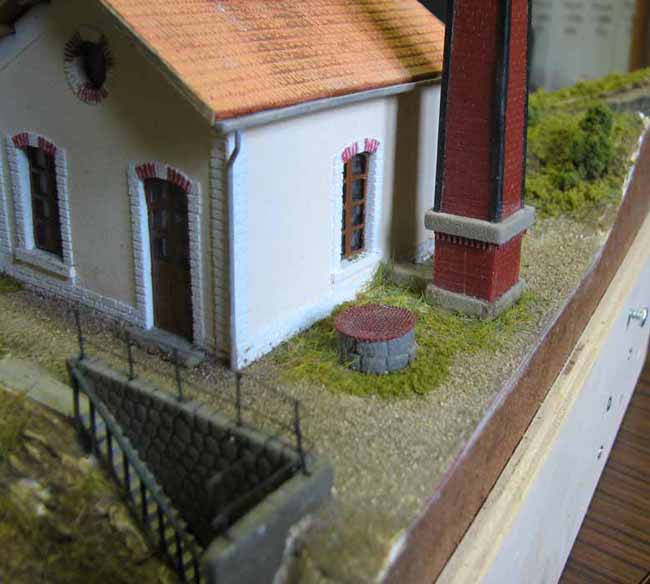

Mise en place du bâtiment, puisard de visite d'amenée d'eau, du carneau et de la cheminée.
Nota : Cette vue ne sera visible que par les "Modulinautes" lors du montage.

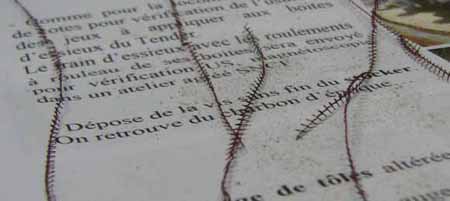

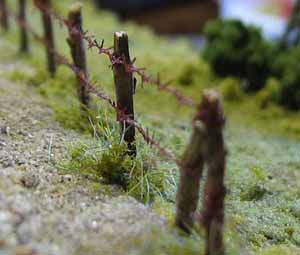

Fabrication du fil de fer barbelé.

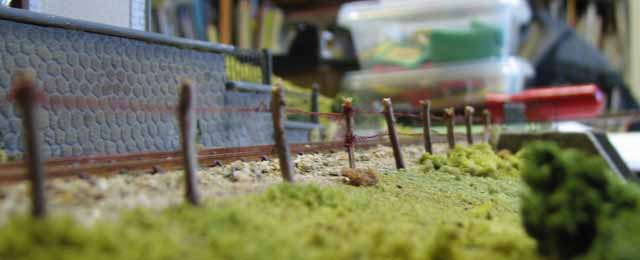

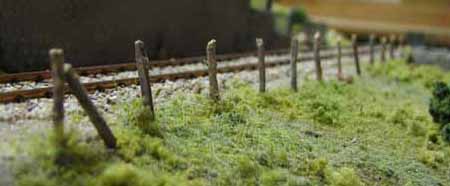

Pose des poteaux taillé dans du thym sec.
Collage du fil.
Zoom.
Le ruisseau.

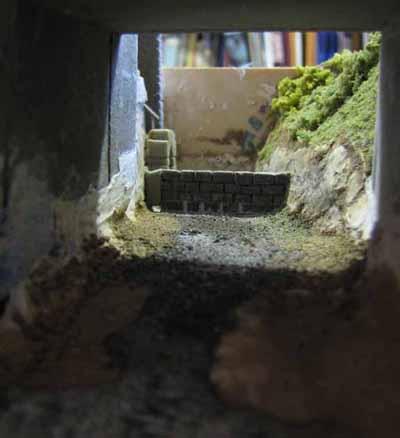

Préparation du lit N°1.

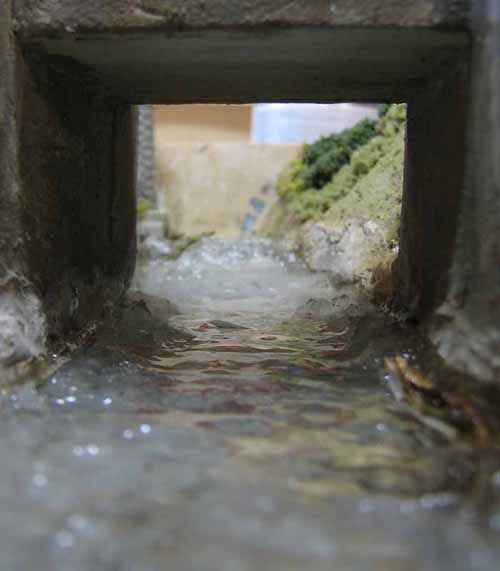

Coulage de l'eau du lit N°2.

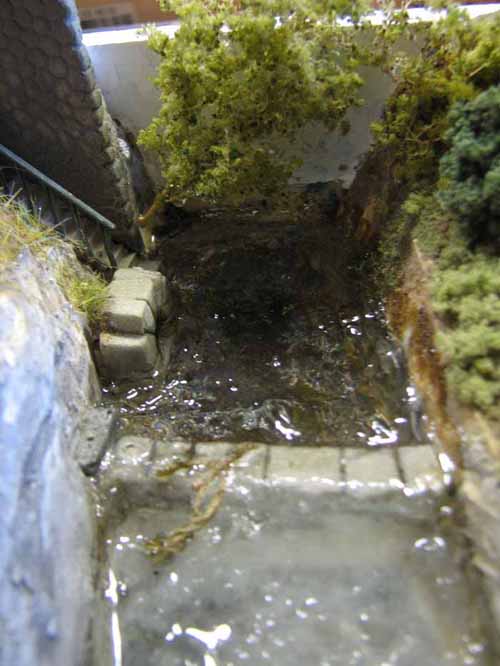

De la retenue.
Le cygne blanc,
son cousin le noir, le blanc se sentant seul ...

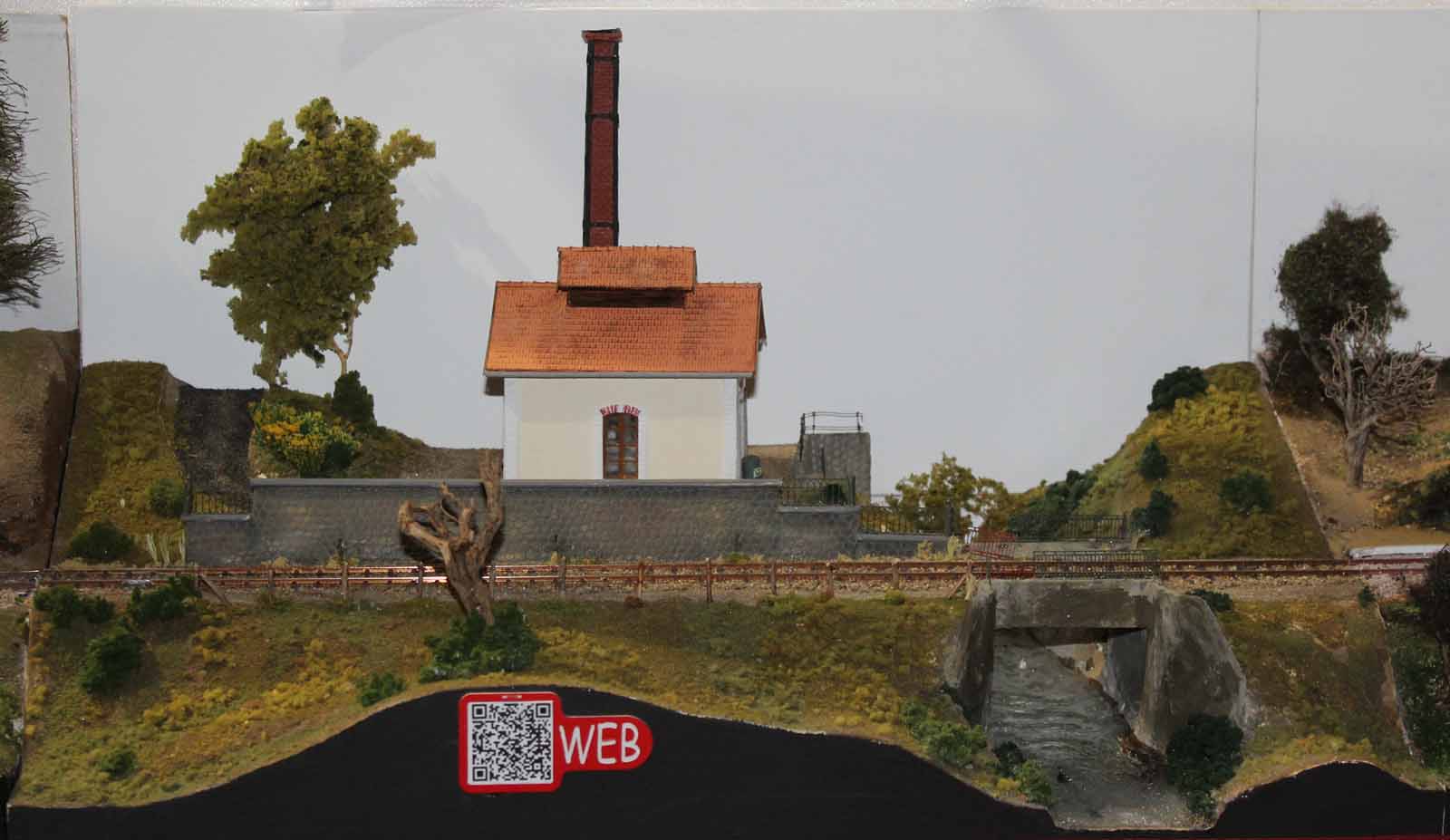

Voila, il est fini pour l'expo de Castres et joint aux 80 autres Modulinos.
Il manque un peu de mouvement dans ce module, alors, dans ce petit ruisseau, il y aura des poissons et ils remonteront la rivière.
Je vais utiliser le même principe que pour le Module FDEM "Atmosphère Tarnaise".
Découpe du lit N°1.

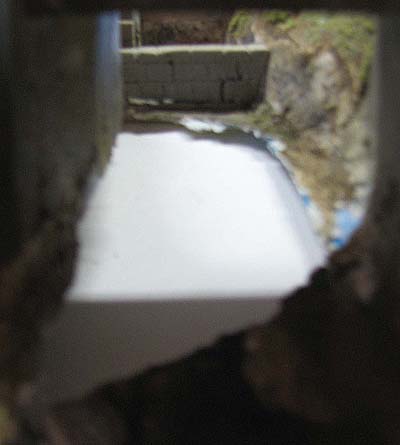

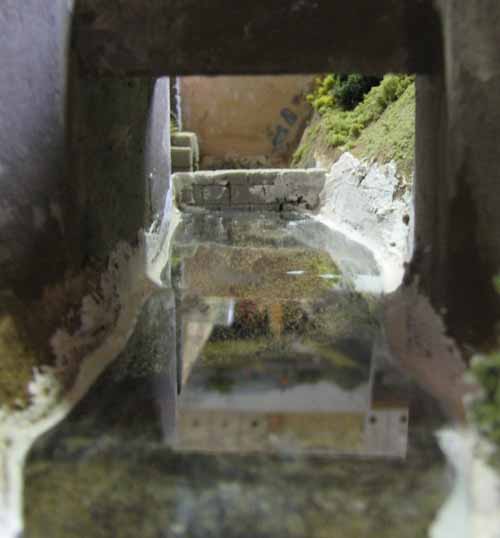

Pose d'un plexiglas pour couler la résine du lit N°2.
Je monte la motorisation sur un support.

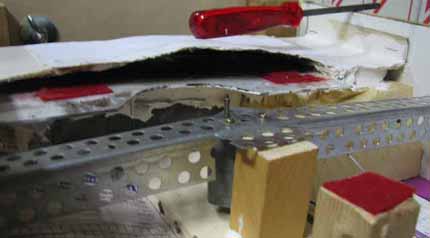

Le fond du ruisseau avec passage du plateau portant les poissons.

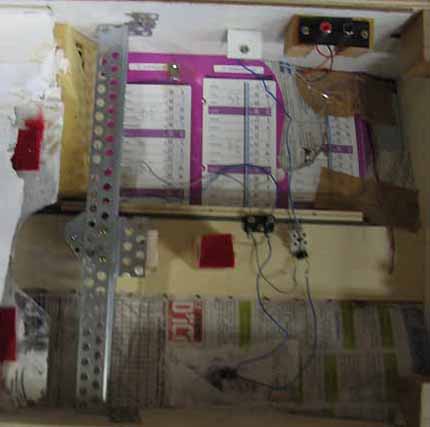

Je branche le tout à un interrupteur dissimulé dans l'arbre mort (en avant du module).

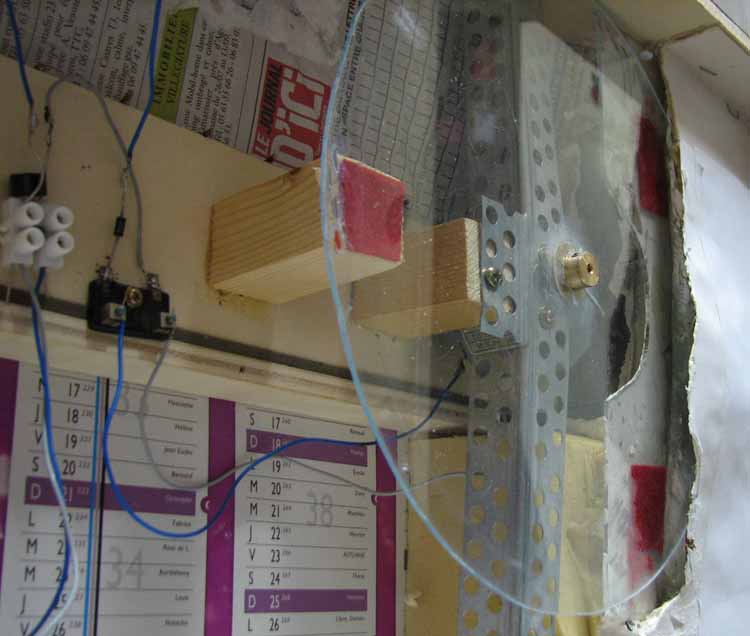

Le disque portant les poissons est mis en place.

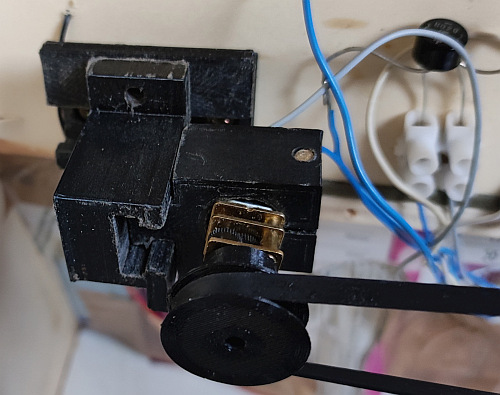

Ayant un problème de vitesse du disque et malgré la mise en place d'un potentiomètre, je modifie l'entrainement de celui-ci (Pièces réalisées avec une imprimante 3D).
Un transformateur 5V récupéré je ne sais où ?.
Reste qu'a finir le fond du ruisseau pour cacher ce disque.

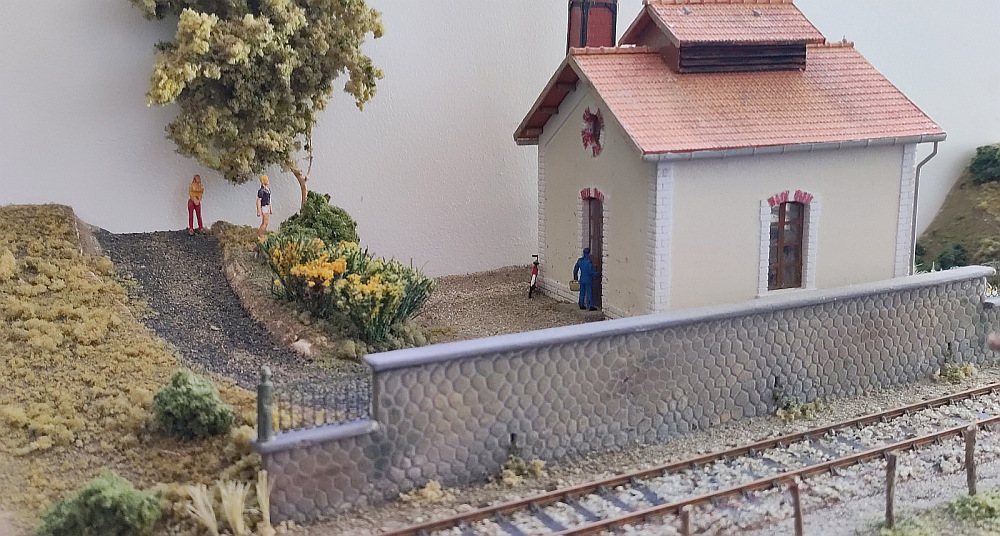

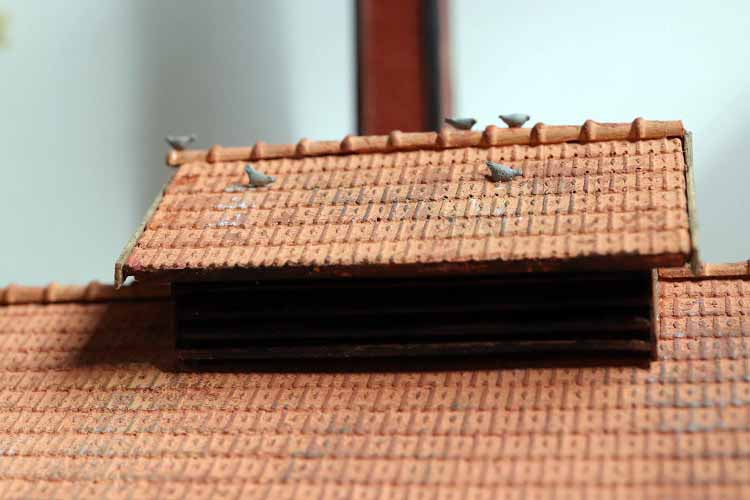

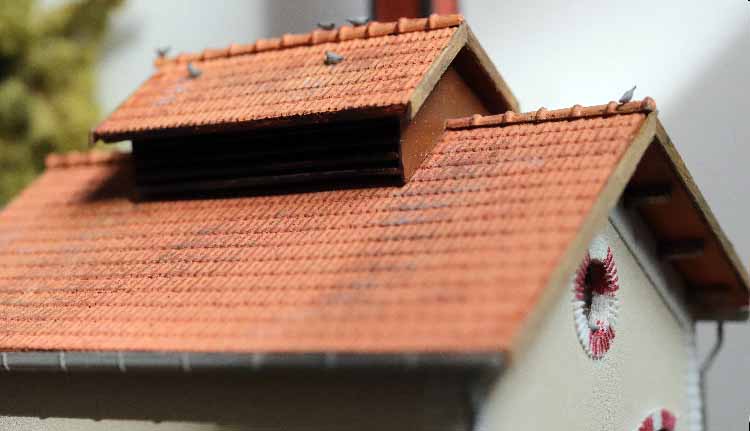

7 pigeons sont arrivés.
Mais pas qu'eux :

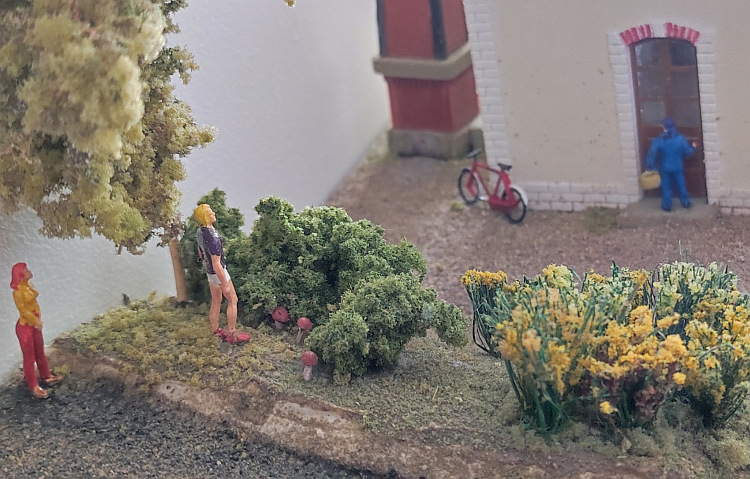

Et que cherche-t-il hors du chemin, en bordure ? Bizarre, le machiniste ne les a pas vus ?? Pourtant ils sont de belle taille !
À vous de les trouver... facile....
