Modulino de 50cm "La Carrière" - par Labans

Voilà comment se sont déroulées la conception et fabrication de mon module de 50cm.

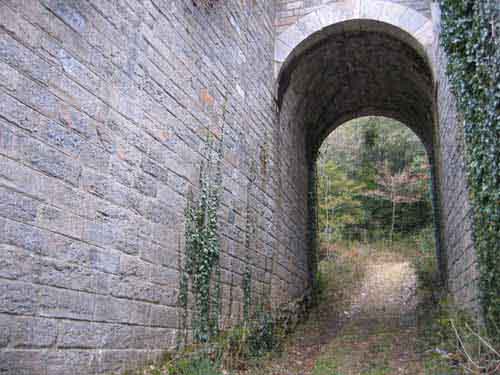

Mon idée : Placer un pont particulièrement haut et étroit, conduisant à une carrière abandonnée.


Il se trouve sur l'ex ligne CASTRES - St PONS - BÉDARIEUX.
Entre LABASTIDE et  St PONS.

Carrière, vous avez dit carrière ???

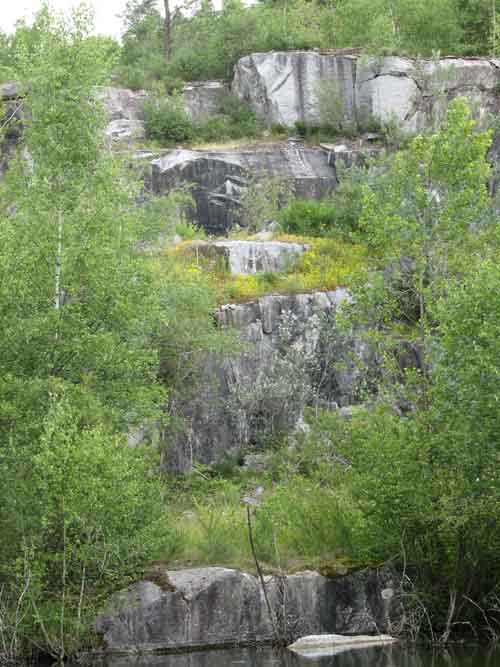

   Dans le massif du SIDOBRE à quelques kilomètres de chez nous, il y en a beaucoup de ces carrières de granit malheureusement beaucoup sont abandonnées.

Mais devant la voie, que mettre ???

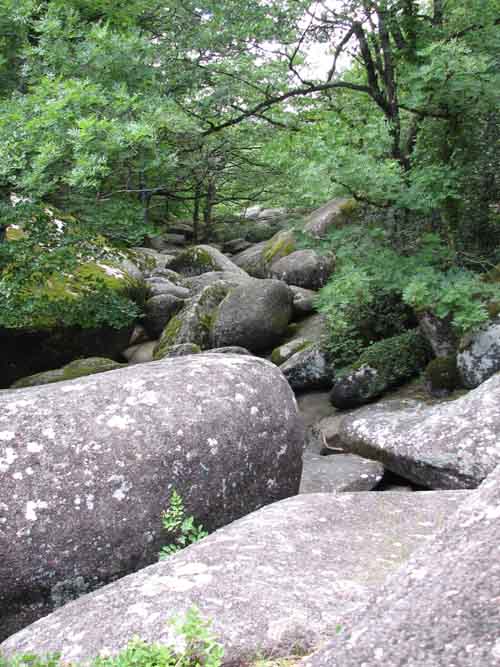

Restons donc dans le SIDOBRE. Je vais faire la fin du chaos de « La Rivière de rochers », quand elle devient un ruisseau tranquille.

Voilà, le topo est établi.

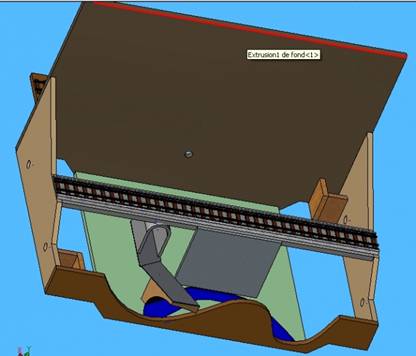

Premier chapitre : Passons au dessin.

   Un profil de bandeau descendant en-dessous du niveau Zéro est envisageable, pour autant que le réseau soit installé sur piliers.
   Cette dérogation étant acceptée, je peux donc faire suivant mon idée.

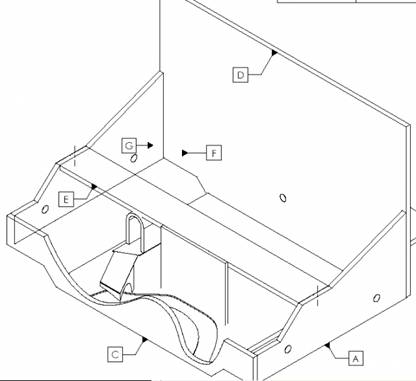

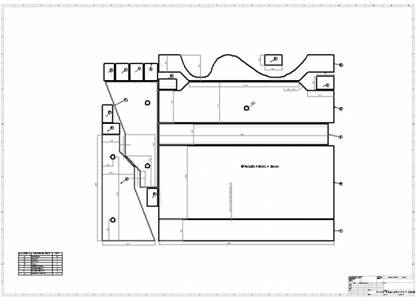

   Plan de découpe de la planche de contre plaqué de 8 mm.

Premières découpes suivant plan pour le premier élément.

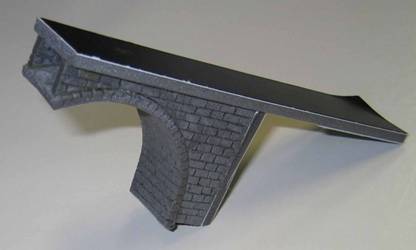

   En carton plume, le petit pont au dessus du ruisseau.
   Rien de particulier sauf que, vu son emplacement, il est tronqué.

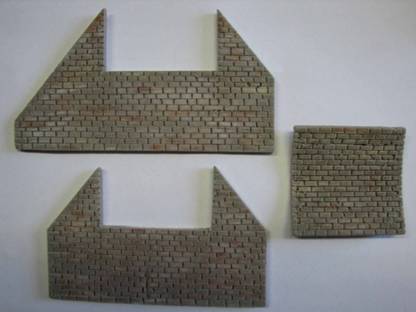

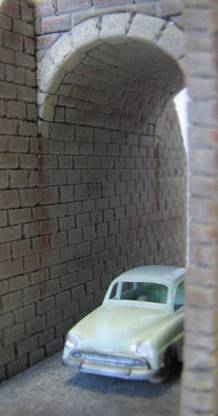

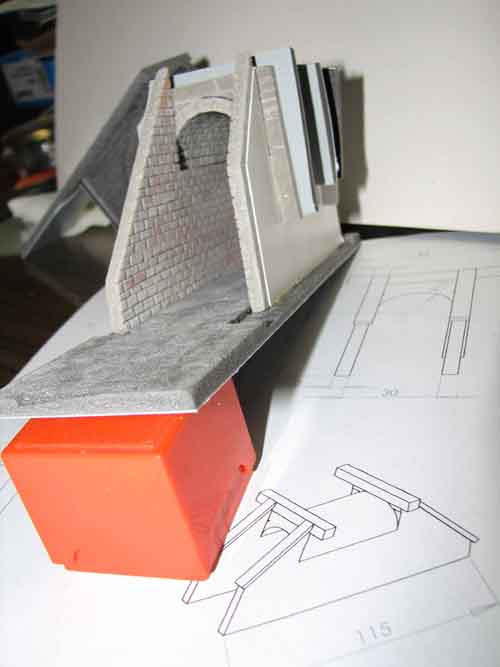

   Le passage inférieur.

   Monté mais non collé.

   La menuiserie est montée pour accueillir les premiers éléments.

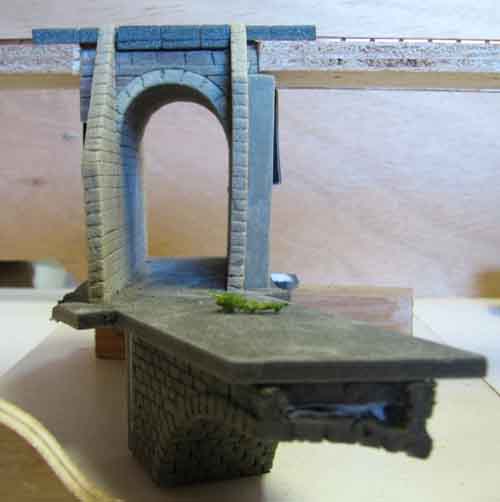

Premier assemblage : Les deux ponts.

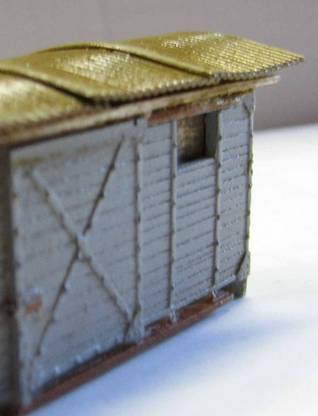

   Pendant que cela sèche, préparation d'accessoires : L’abri de chantier, un wagon des CFDT.
   Couvert, pour figurer la tôle ondulé, d’une nappe de fils d’un magnétoscope ou d’une imprimante voire PC.

   Découpe du profil du bandeau, il évoluera par la suite.

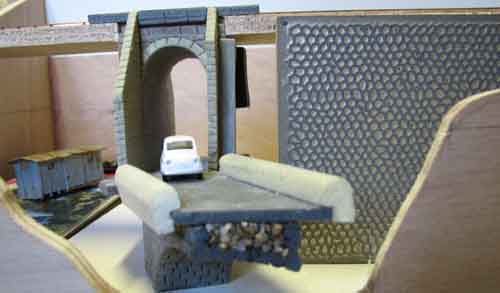

   La plaque d’estampage des pierres hexagonales est là pour apprécier les volumes.

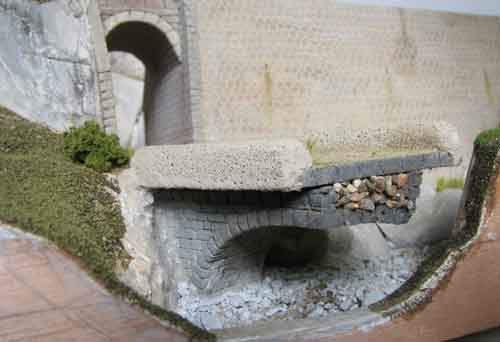

   Remplissage du bout du pont.


Deuxième chapitre : L’infrastructure.

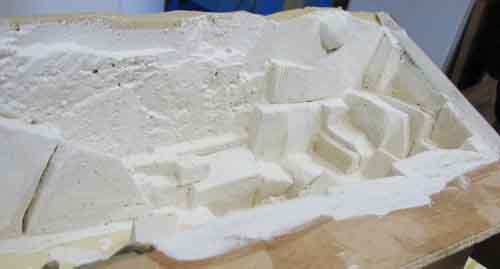

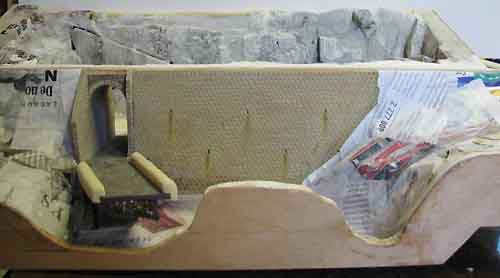

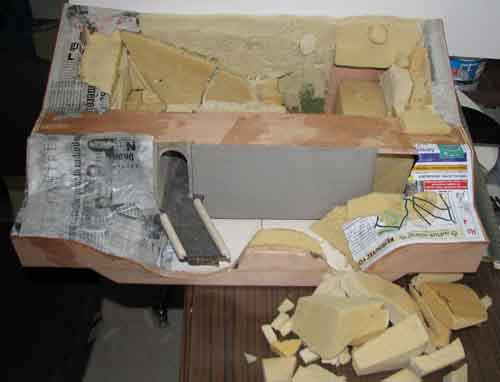

   Remplissage de mousse, collage du papier journal pour former le relief.

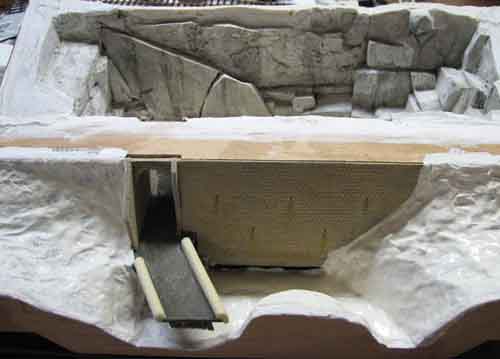

   Fond du module en carton plume.

   Pour former le terrain, j'enduis de colle à bois délayée, 3 couches de journaux entrecroisés.

  Voir ici comment j'ai fabriqué les rochers ??

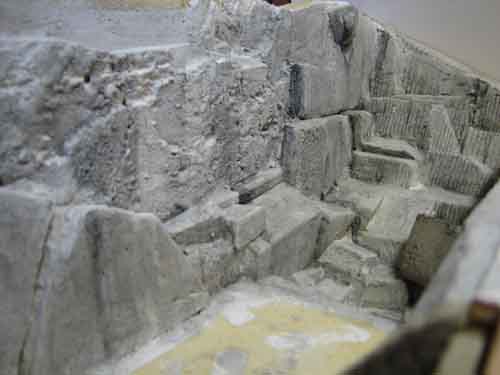

   Ayant fait les empreintes des trous de mines avec un tournevis fin, une fois le plâtre sec, je fais le premier lavis.

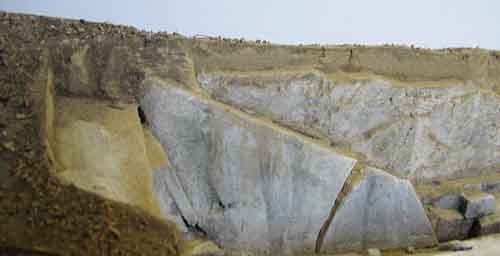

   Voilà après 5 couches de lavis.

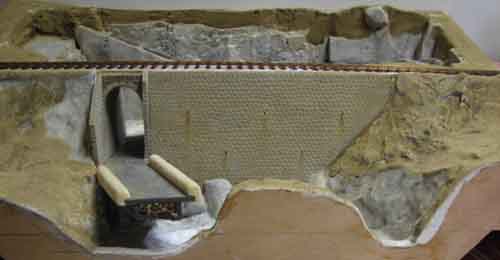

   Pose définitive du mur en pierres hexagonales patiné au pastel.

   J'enduis l’avant.
   En faisant bien l'étanchéité pour ne pas avoir de fuite lors du coulage de la résine.

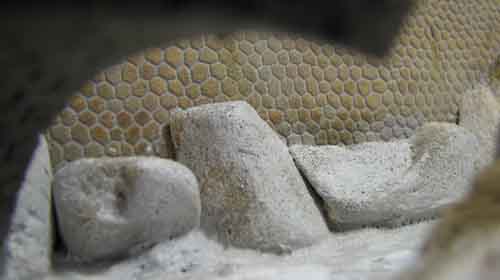

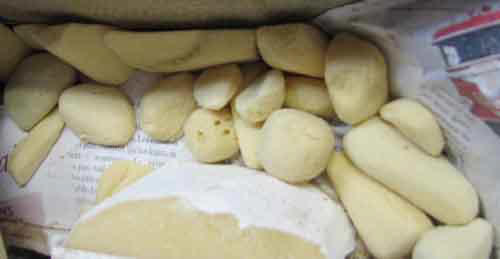

   Prépare l’enrochement de la rivière.



   Positionne les blocs de granit dans le lit du ruisseau.

   Poudrage de terre du jardin là où il y aura du flocage.

   Pour figurer la fine couche d’humus, je mélange ma terre avec de la poussière (balayée dans le garage) afin quelle soit plus foncée.

   Voilà, reste plus qu’à « verdoyer », couler la résine et entrer dans les détails.


Troisième chapitre : Verdure et ruisseau.

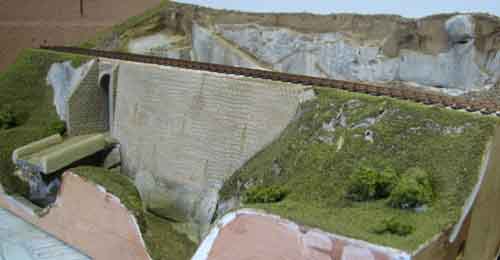

    La verdure a poussé. Trois types de flocage. Pour vous dire lesquels ????

   Quelques cailloux dans le lit du ruisseau, premières plantations composées de plusieurs types de ficelles.
   Chanvre de plombier, ficelle de sisal brute ou teintée de différents tons de vert.
   Avec une pince à épiler j’arrache des touffes d'un tapis d'herbe que l’on trouve chez tout vendeur d'article de décor, et les recolle de-ci, de-là.

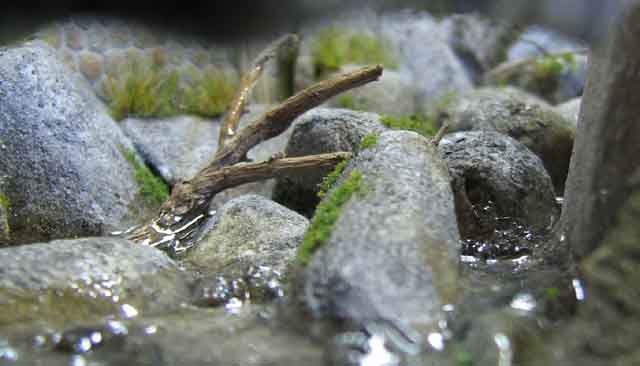

   Finition du lit. Bon, Yapluka couler l'eau, la mousse sur les roches, les branches, les truites, …

   J'attends que cela sèche et garnis encore de diverses plantes.

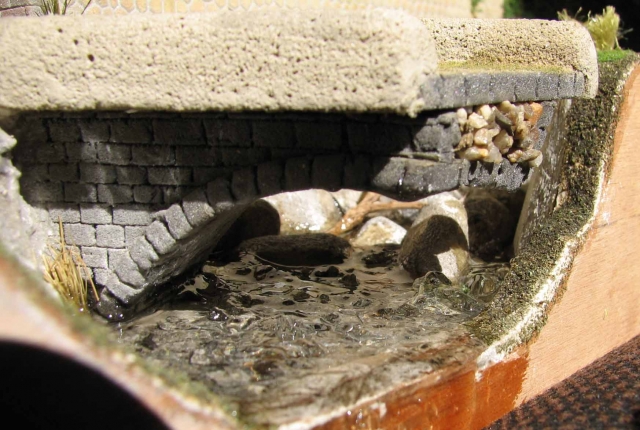

   Coulage de l’eau avec de la résine à inclusion.
   Une première couche. Pendant le séchage, avec un bâtonnet, je repousse la résine pour créer l’illusion de remous. Je positionne 2 poissons sous le pont dans le calme de la rivière. Réalisés avec deux petites pointes coupées à environ 5 mm et légèrement courbées.
   Quand la résine est pratiquement sèche, je l’écaille. Cela permettra de couper l’effet vitre.
   Pour la seconde couche, je force un peu sur le dosage de l’activateur pour la travailler plus facilement et comme pour la première couche, repousse la résine pour créer les remous en les accentuant car la résine se tendra et diminuera ces effets de vagues.

   Pour le parapet du pont, carton plume comme toujours, j'enduit de ciment pour faire couleur... ciment.
   Sur la photo plus beige que la vraie couleur.

   Je coule en même temps la mare d’eau limpide.
   Première couche : Je dépose un câble qui repose sur le fond (petit fil électrique noir). Seconde : La carcasse du vélo et le tonneau et enfin la dernière sur 2 mm où je fais des ondulations. Là aussi un peu forcées, elles s’affaisseront au cours du séchage.

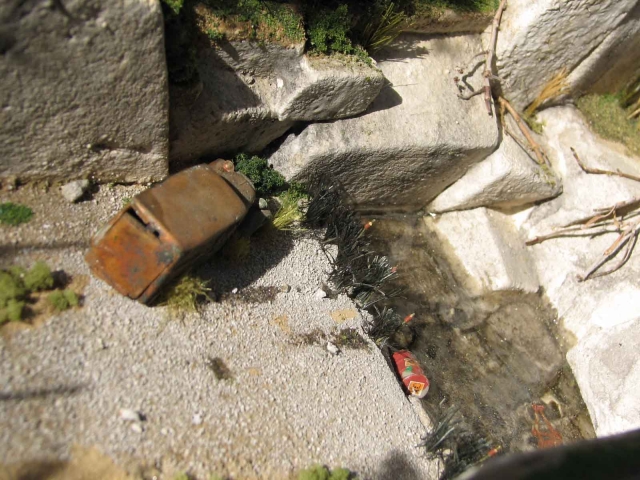

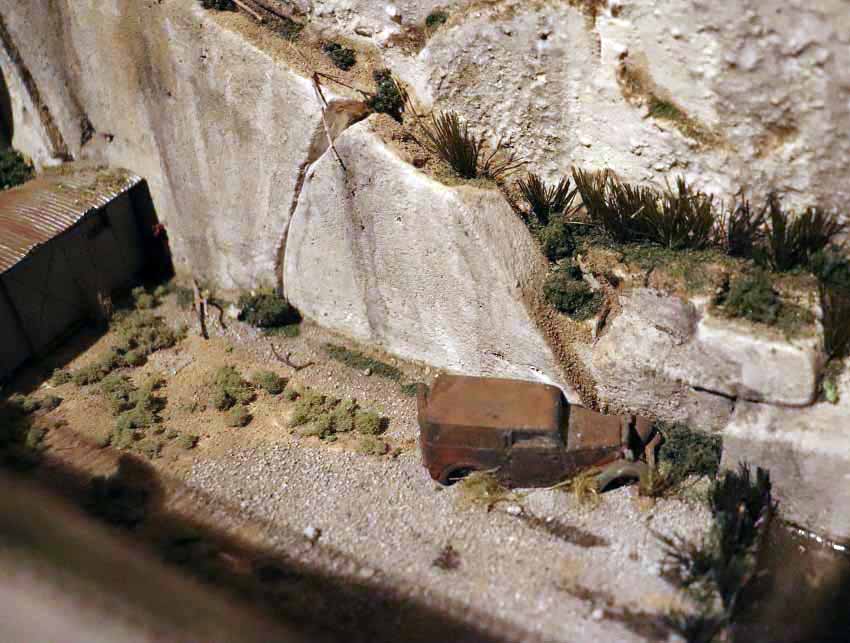

   Comme c'est vraiment à l'abandon, j'y ai ajouté une carcasse d'une vieille voiture.




Quatrième volet : Grillage, arbres, voie, …

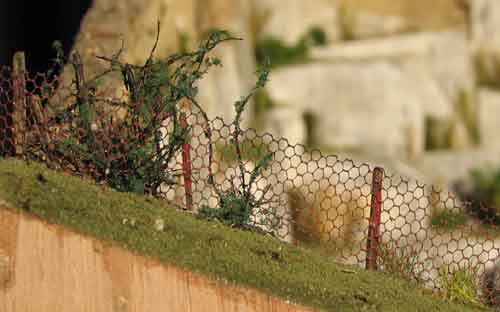

   Le grillage, tulle de récupération.
   Peinture rouille, du lierre, fallait bien que j’en mette quelque part.
   PS : On voit mieux les diverses couches de terre.

   Pour la plante grimpante, juste un peu de colle à bois sur le grillage et flocage.

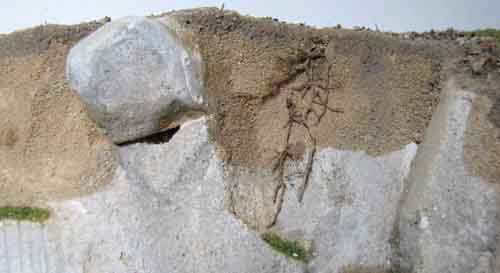

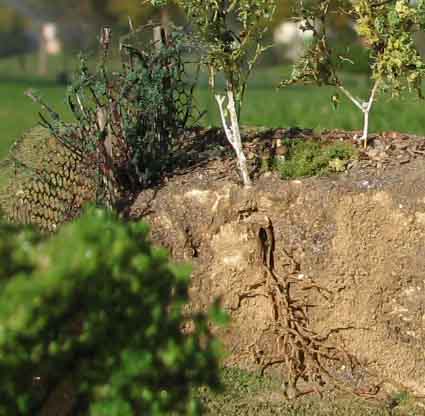

   J‘ai positionné des racines d’Euphorbe pour représenter des racines à moitié déterrées des futurs arbres en bordure de la carrière.

   Je modifie les margelles et ajoute un refuge.
   Je continue les plantations, un genêt et autres plantes.

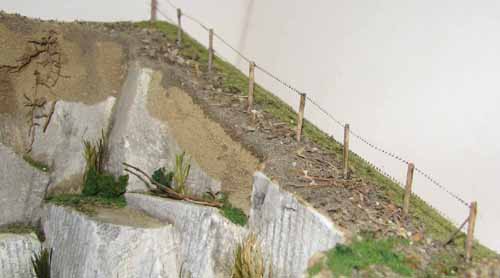

   Le fil de fer barbelé. Comme pour le grillage, je découpe des poteaux que je teins et rouille le fil.
   Plus en détail la fabrication du fil
barbelé

   Prépare et positionne, sans les coller, mes arbres en zeechuim.
   Je n'oublie pas de peindre les troncs en blanc pour figurer des bouleaux.

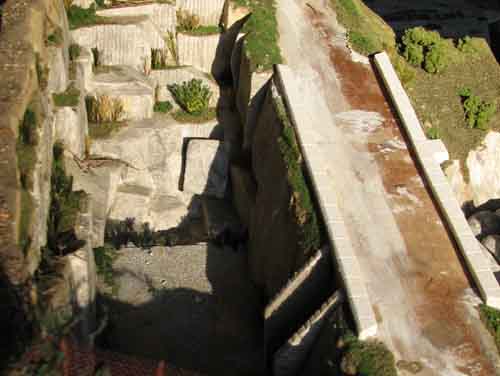

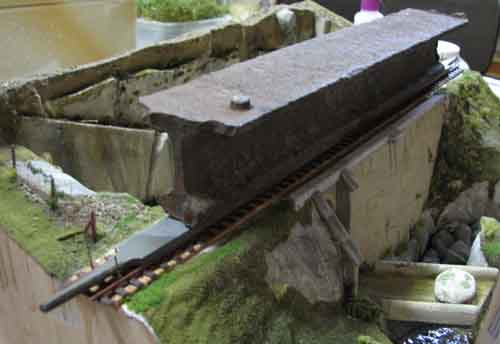

   Mise en place de la voie sur le liège en utilisant la même technique qu’au club.

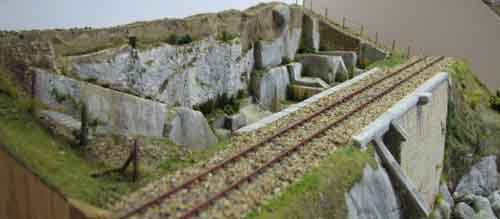

   Puis ballast.

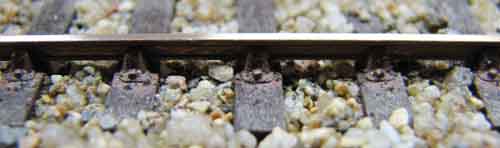

   Avec un peu de patine de la voie.


Cinquième volet : Rambardes, finitions.

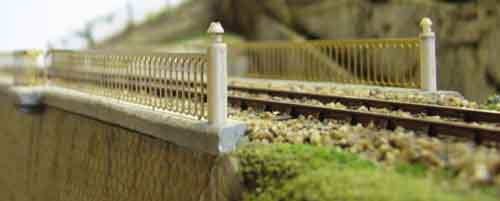

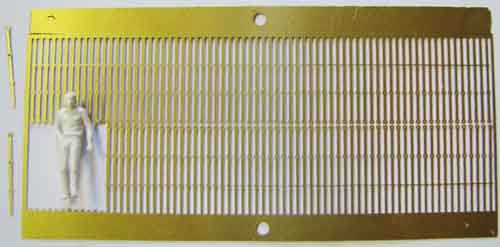

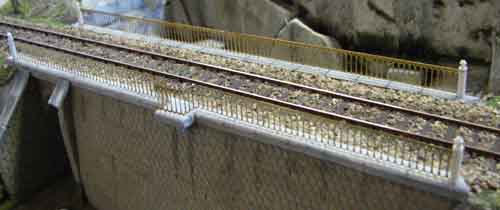

   Rambardes Midi, photo découpe de Prof, poteaux fait de pistons de seringue raccourcis avec le bout conique recollé.

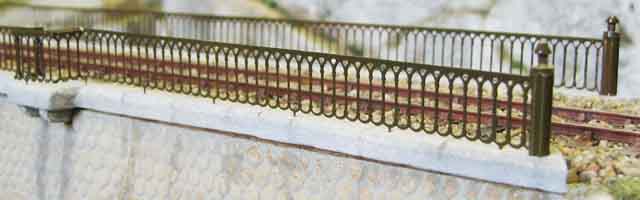

   Peintes en vert foncé.

   Les autres plus simples, type de celles sur les ponts des CFDT.

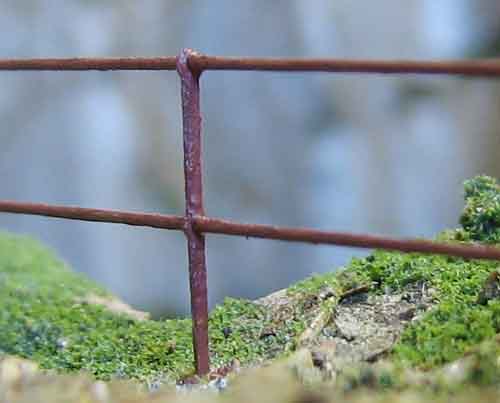

   Repasse le foret  de 0.5 dans les poteaux. Je coupe du fil laiton, appointe un bout et l'étire pour le redresser.
   Cette opération en diminue légèrement son Ø et facilite l’enfilement. Une goutte de colle rapide.

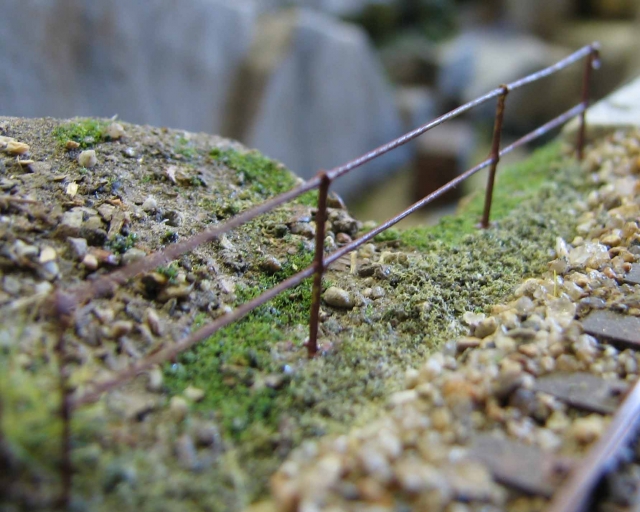

   Peinture rouille, et un petit zoom.

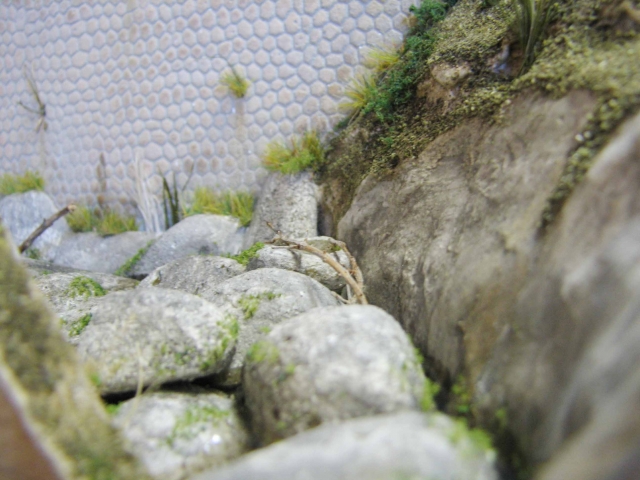

   Continue les détails, la mousse sur les rochers. Mélange de deux flocages.

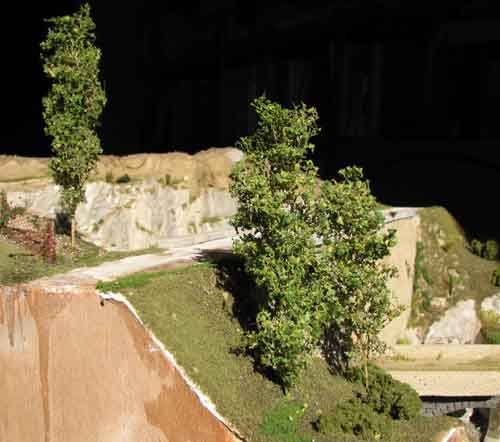

   Colle les fragiles arbres et fais un test de circulation.

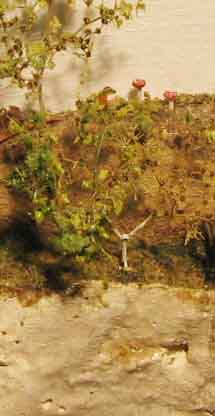

   Planter des champignons : 3 + 1 amanites tue-mouches, 3 + 1 bolets sous les bouleaux plus sur un rocher et une couleuvre de Montpellier.


   Comment faire ? Vous prenez de la grappe de coulée plastique de figurines, barrières, etc. (blanche ou grise pas besoin de peindre) Attention : toutes ne vont pas très bien. Faire plusieurs essais si nécessaire.


   Ps : les racines d’Euphorbe dans leur environnement font de très belles racines d'arbre. Dans le prolongement de des racines de droite, la couleuvre sur l'herbe du rocher.

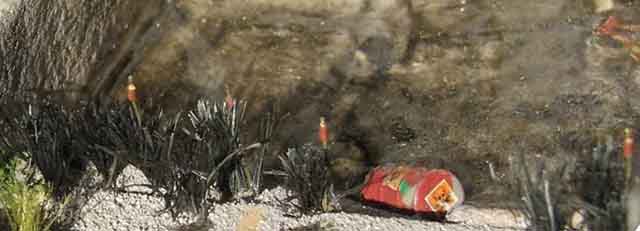

   Pour les roseaux, un fil électrique mono brin, laisser la gaine sur 1.5mm , peindre.

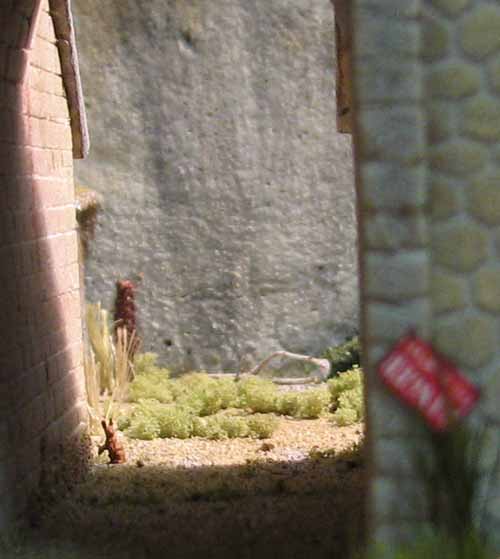

    J'ai failli l'oublier mon petit lapin curieux.

   Je ne vois plus grand-chose à vous décrire. Si vous avez des questions, ne pas hésiter.

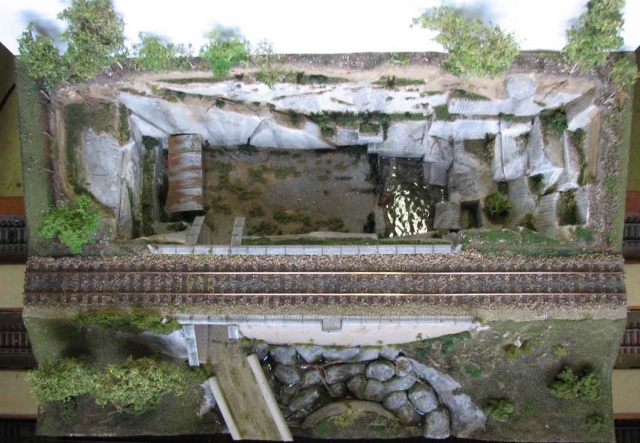

   Voilà il est fini. Peinture noire, sur chaque flanc et flocage sur un cm pour atténuer les défauts de jointement entre les Modulinos. Planchette arrière pour le retour.

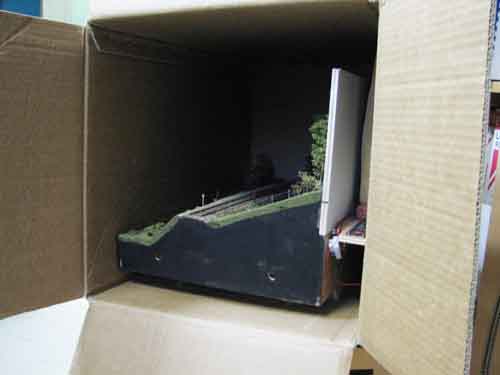

   Pour ses futurs voyages, je le rentre dans son écrin protecteur.

PS : Il sera rejoint quelques années plus tard par le modulino dit du "bâtiment de la machine"
